Система Directum RX может быть развернута в отказоустойчивом кластере с использованием обратного прокси-сервера HAProxy. Для мониторинга состояния балансировки нагрузки в кластере используется дашборд HAProxy.

Данные на дашборде HAProxy можно фильтровать по значениям:

•Job – название группы серверов HAProxy. Задаeтся в конфигурационном файле в секции scrape_configs;

•Host – имя сервера HAProxy;

•Frontend – внешние адреса интерфейса, на которые приходят запросы от клиентов;

•Backend – пул серверов, на которые система балансировки нагрузки направляет запросы;

•Backend Server – адреса серверов, на которые система балансировки нагрузки отправляет трафик;

•Interval – интервал времени, за который отображаются усреднeнные данные. Например, если выбрать 30m, то показывается среднее значение за каждые 30 минут.

Панели дашборда разбиты на четыре группы:

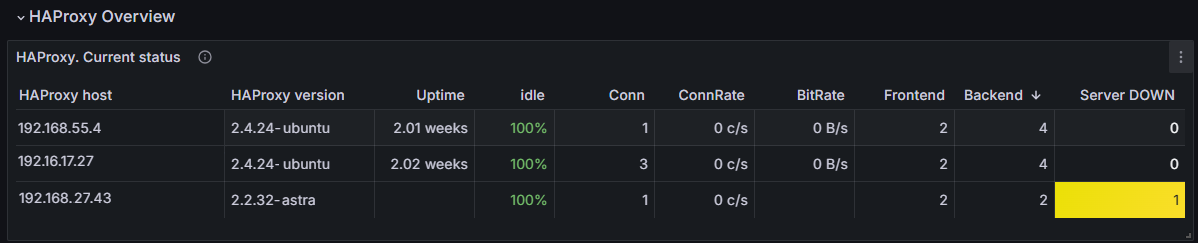

•HAProxy OverView – отображает список всех серверов HAProxy и их текущие показатели, например время работы.

Если на серверах HAProxy становятся недоступны основные компоненты, на панели автоматически добавляются колонки с припиской DOWN. Например, Server DOWN:

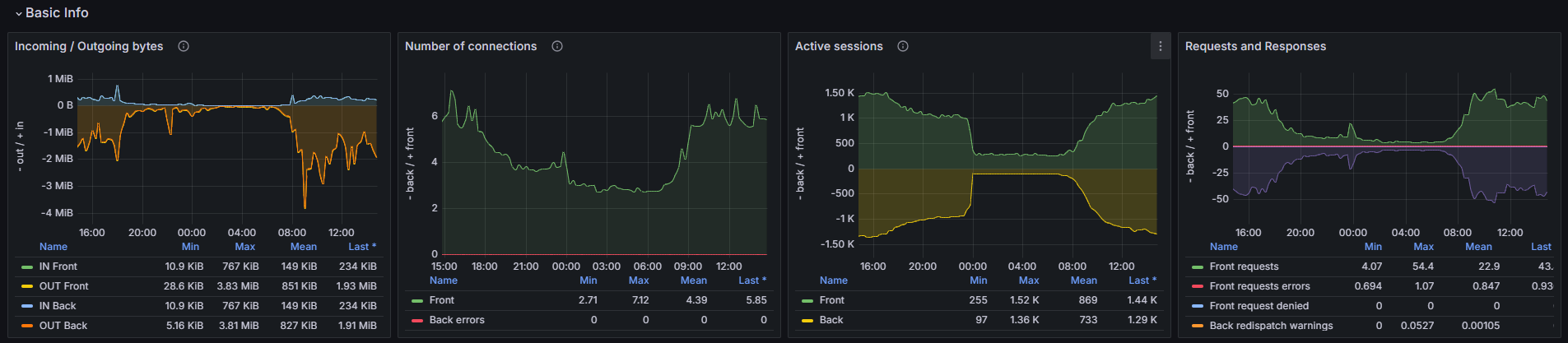

•Basic Info – группа панелей для отображения информации о выбранных серверах, например количество активных сессий:

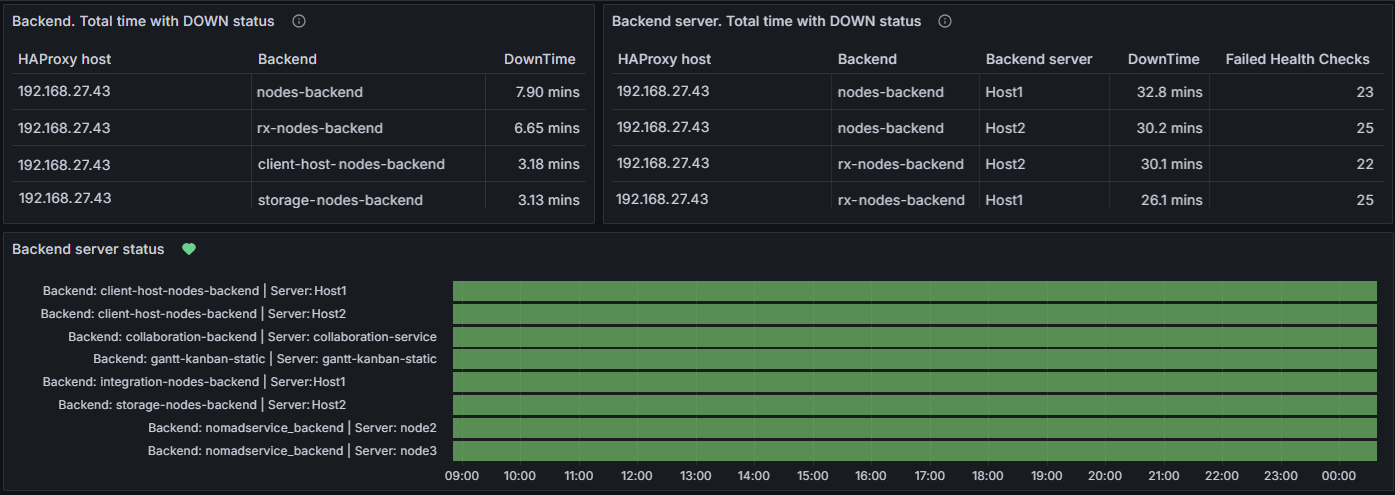

•Backend status – отображает, какой сервер HAProxy и сколько времени был недоступен:

•Metrics – графики загрузки серверов HAProxy в динамике по различным метрикам, например количество запросов от клиентов и ответов от серверов.

Для контроля метрик балансировки нагрузки:

1.Включите встроенный экспортер HAProxy.

2.Укажите адрес и название экспортера в конфигурационном файле Prometheus.

3.Настройте оповещения, срабатывающие, когда метрики превышают пороговые значения.

4.Контролируйте значения метрик с помощью дашбордов и оповещений.
