У задачи, для которой настроен вариант процесса, можно посмотреть схему. Например, такая возможность доступна для задач на исполнение поручения, на рассмотрение и на ознакомление с документом. Для этого в карточке задачи, задания или уведомления нажмите кнопку Показать схему:

Примечание. Кнопка отображается в карточках задач, созданных в Directum RX 4.8 и выше.

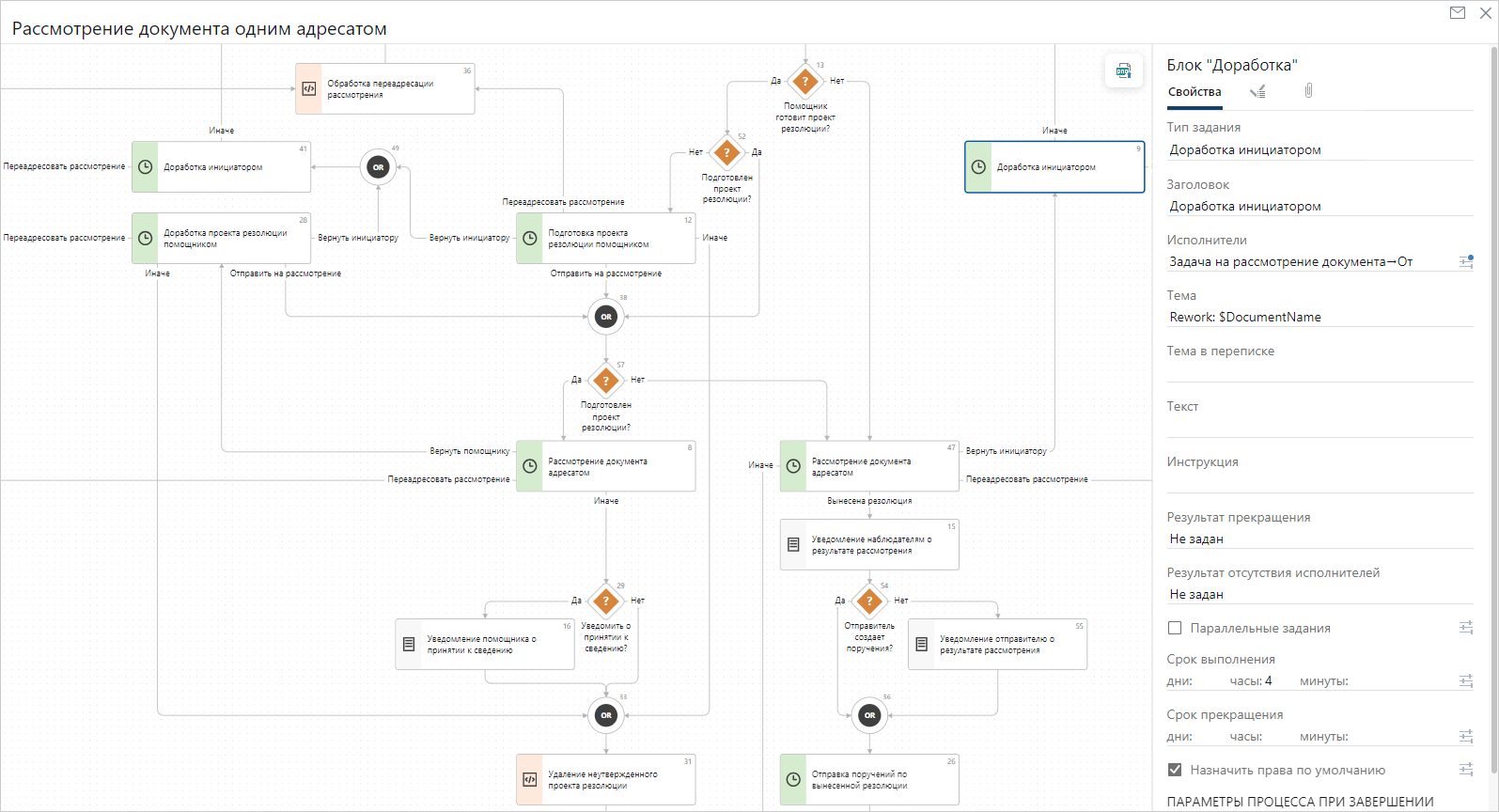

В карточке задачи перед отправкой отображается схема настроенного варианта процесса. Это помогает пользователю проверить, верно ли выбран вариант процесса и по какой схеме пойдет задача.

В карточке отправленной задачи или задания отображается схема и текущее состояние ее блоков. Это позволяет инициатору отслеживать состояние задачи, в том числе прекращенной. Исполнитель может узнать, по какому процессу получено задание или уведомление.

Блоки схемы варианта процесса выделяются цветом в зависимости от состояния задачи:
